一、設備概述
長期以來，毛刺問題一直都沒有得到很好的解決，盡管在零件加工工藝里采取了去除毛刺工序，但從未要求嚴格解決毛刺問題；另外有一些精度很高或造型很復雜的機械零件去除毛刺難度很大，比如，液壓伺服閥倒圓角半徑達0.002 mm，某些多路閥殼體有很多交叉孔、臺肩孔、盲孔等。隨著人們對產品性能、外觀等的要求越來越高，毛刺已經成為影響產品性能的直接或潛在因素，例如，形位精度、尺寸精度、表面粗糙度、液壓元件的漏油、曲軸軸瓦的刮傷、齒輪傳動的噪聲、零件的裝配、裂紋的源頭、回路短路等。由此可見，“毛刺雖小，危害很大”。
MT5029數控高壓水去毛刺機以高壓水射流作為清洗介質，在加工中心基礎上衍生的一款設備，用于清除機加工過程中粘連在工件內孔處的毛刺。適合鋁合金等各種材質的機加工零件。德高潔MT5029數控高壓水去毛刺機共分為四大部分：機床部分、過濾系統、高壓水系統、電氣控制。
二、設備介紹
1、機床部分
以加工中心為基礎，使用BT40通用刀柄作為高壓水噴頭載體，配以自制刀庫換刀系統。去毛刺噴頭的加工行程(XxYxZ)700×500×500，刀庫內可安裝6把BT40高壓清洗噴頭。高精度電腦數控分度盤可讓工件一次加工三面，提高加工精度和加工效率。
2、過濾系統
整套系分為接水口鐵絲網、沉淀過渡油水分離、離心過濾、精密過濾器等四級過濾，終端出水過濾精度為5μm。

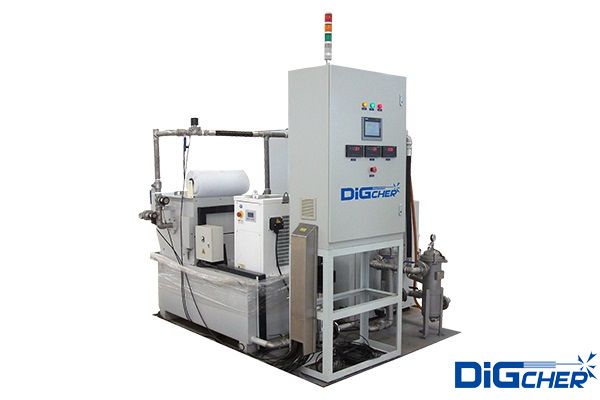

3、高壓水系統
采用意大利國際泵業集團的鑄鋼柱塞泵，高技術密封填料，工業陶瓷柱塞，工業曲軸動力端，飛濺潤滑系統，可長時間連續運轉。
4、電氣控制
采用德國西門子SINUMERIK數控機床專用配置及技術，9英寸觸摸屏顯示。
三、設備特點
1、選用原裝進口意大利國際泵業集團柱塞泵及閥組、工業陶瓷柱塞、高技術密封填料、不銹鋼閥組，動力源采用飛濺潤滑曲軸傳動。
2、采用變頻電機驅動方式，壓力、流量可以根據需要調節電機頻率，保證壓力和流量的自動化調節和控制。
3、安全閥，過濾器，高壓槍，動力噴嘴等關鍵部件原裝進口，并配有進水穩壓泵，ABB元器件控制箱，裝備缺水保護系統，電氣安全保護系統齊全，整個設備配置鋁合金外罩，使設備不僅美觀堅固同時保證快速散熱，降低噪音。
4、采用臺灣制高精度絲杠滑軌，間隙小、運行穩定，配以西門子伺服馬達及西門子智能數控操作系統，定位精準，操作簡便。電器控制系統采用PLC控制，液晶屏顯示。即是一個完整的電控系統，但同時又和ZH5120C立式鉆削加工中心信號相連，保證設備提供額定壓力和流量的水射流。同時可對高壓水射流主機的運行狀態實施時時監控，以提醒用戶及時關停高壓水射流主機，避免設備造成損壞。
四、設備優勢
1、德高潔MT5029數控高壓水除毛刺機以高壓水為工作介質，杜絕了傳統刀具、滾磨等方式對精密零件造成的損傷。
2、完善的電器控制系統、智能防護系統，保障了設備的穩定運行，可杜絕因操作不當或疏忽所造成的生產事故。
3、三坐標數控執行機構定位精準，操作簡單。
4、配備水循環過濾凈化系統，節能環保、降低成本。
五、技術參數
高壓水泵站部分：意大利國際泵業集團柱塞泵及閥組
壓力：350～1000 bar
流量：15～50 L/min
功率：15～45 kw
機床部分：
刀柄型號(清洗噴頭)：BT40
刀柄數量：6把(選配)
噴嘴噴射角度：根據零件加工要求定制
搖籃：高精度電腦數控分度360º旋轉精準定位
加工(清洗)范圍：700×500×500×±90º
設備外形尺寸(L*W*H)：4.5 m×3.3 m×2.4 m
設備總占地：約15m²
六、視頻演示
